发明专利 || 一种旅行社专用旅游信息展示装置

作者：Mr.LiuStu 来源：刘宝平工作室发布时间：2020-12-30

刘宝平工作室_Mr.Liu Stu

本发明公开了一种旅行社专用旅游信息展示装置，具体涉及信息展示装置领域，包括展示板、防护罩和脚架，所述防护罩和脚架均与展示板固定连接。本发明通过拓展展示件与指向件的配合使用，通过转动连接杆的角度，随后拨动指示标，使该连接杆角度下的指示标的指向保持水平，由指示标指向宣传海报上文字部分的待展开介绍的地点名称位置，连同连接杆形成一个指示引线的效果，旅游者在观看张贴的宣传海报时，拉动对应位置处的手持杆，经主体杆与收聚盒的转动带动拓展卷的全面展开，需要信息拓展的旅游者仅需根据拓展卷上内容即可对旅游地点进行详尽了解可以，保证展示信息的简洁有效性又可保证部分旅游者对详尽信息的需求。

1、一种旅行社专用旅游信息展示装置，包括展示板（1）、防护罩（2）和脚架（3），所述防护罩（2）和脚架（3）均与展示板（1）固定连接，其特征在于：所述展示板（1）两侧均固定设有连接架（4），所述连接架（4）靠近展示板（1）一侧均匀可拆卸活动设有多个拓展展示件（5），所述展示板（1）两侧均匀设有多个指向件（6），所述指向件（6）的数量与拓展展示件（5）的数量相等且一一对应；

所述展示板（1）包括主体板（11），所述主体板（11）中部开设有安装槽（12），所述安装槽（12）内部固定设有透光板（13）；

所述连接架（4）包括主框架（41），所述主框架（41）与主体板（11）固定连接，所述主框架（41）远离主体板（11）一端均匀固定设有多个定位架（42），所述定位架（42）中部开设有挂放槽（43）；

所述拓展展示件（5）包括收聚盒（51），所述收聚盒（51）内部设有主体杆（52），所述主体杆（52）两端均与收聚盒（51）内壁之间转动连接，所述主体杆（52）两端与收聚盒（51）内壁之间设有转向扭簧（53），所述转向扭簧（53）两端分别主体杆（52）和收聚盒（51）内壁固定连接，所述主体杆（52）一侧设有手持杆（54），所述手持杆（54）与主体杆（52）之间设有拓展卷（55），所述拓展卷（55）两端分别与手持杆（54）和主体杆（52）固定连接；

所述指向件（6）包括连接杆（61），所述连接杆（61）一端设有定位柱（62），所述连接杆（61）另一端设有固定吸盘（63），所述固定吸盘（63）与连接杆（61）之间设有指示标（64），所述定位柱（62）中部开设有转向槽（65），所述连接杆（61）与定位柱（62）连接处设有第一通孔（66），所述连接杆（61）另一端固定设有固定柱（67），所述固定柱（67）远离连接杆（61）一端与固定吸盘（63）固定连接，所述指示标（64）与固定柱（67）连接处开设有第二通孔（68）。

2、根据权利要求1所述的一种旅行社专用旅游信息展示装置，其特征在于：所述安装槽（12）纵向贯穿主体板（11），所述安装槽（12）长宽均与透光板（13）相等，且透光板（13）厚度小于安装槽（12）深度，所述透光板（13）由钢化玻璃/透明亚克力板材料制成。

3、根据权利要求1所述的一种旅行社专用旅游信息展示装置，其特征在于：相连两个所述定位架（42）设置为一组，定位架（42）组数与拓展展示件（5）数量相等且一一对应，所述挂放槽（43）宽度大于手持杆（54）外径。

4、根据权利要求3所述的一种旅行社专用旅游信息展示装置，其特征在于：所述手持杆（54）长度大于收聚盒（51）高度，且手持杆（54）长度大于每组定位架（42）的间距。

5、根据权利要求1所述的一种旅行社专用旅游信息展示装置，其特征在于：所述定位柱（62）一端与主体板（11）固定连接，所述第一通孔（66）内径大于转向槽（65）外径且小于定位柱（62）外径，所述连接杆（61）通过第一通孔（66）与定位柱（62）转动连接。

6、根据权利要求1所述的一种旅行社专用旅游信息展示装置，其特征在于：所述固定吸盘（63）由橡胶材料制成，所述固定柱（67）两端分别与固定吸盘（63）和连接杆（61）固定连接。

7、根据权利要求1所述的一种旅行社专用旅游信息展示装置，其特征在于：所述指示标（64）设置为箭头状，所述第二通孔（68）内径与固定柱（67）外径相等，所述指示标（64）通过第二通孔（68）与固定柱（67）转动连接。

8、根据权利要求1所述的一种旅行社专用旅游信息展示装置，其特征在于：所述拓展卷（55）上复印有旅游点详情及该地的风土人情的详尽介绍信息。

一种旅行社专用旅游信息展示装置

技术领域

本发明涉及信息展示装置技术领域，更具体地说，本发明涉及一种旅行社专用旅游信息展示装置。

背景技术

随着国民经济实力的不断发展，人们在解决温饱问题后，逐渐对精神世界的丰富需求度在不断提高，在业余时间外出旅行是丰富见识的一个有效的路径，特别是我国中老年人在旅游业中的占比在逐渐提升，在旅游过程中不仅仅是观看美景，也需要人员的配同，以更快的适应旅游地的风俗情况及注意信息；通过旅行社报名，组团进行旅游是一个良好的解决方案。

旅行社世界旅游组织给出的定义为"零售代理机构向公众提供关于可能的旅行、居住和相关服务，包括服务酬金和条件的信息。旅行组织者或制作批发商或批发商在旅游需求提出前，以组织交通运输，预订不同的住宿和提出所有其他服务为旅行和旅居做准备"的行业机构。中旅游业务是指为旅游者代办出境、入境和签证手续，招徕、接待旅游者，为旅游者安排食宿等有偿服务的经营活动。旅行社的营运项目通常包括了各种交通运输票券(例如机票、巴士票与船票)，套装行程，旅行保险，旅行书籍等的销售，与国际旅行所需的证照(例如护照、签证)的咨询代办。最小的旅行社可能只有一人，最大的旅行社则全球都有分店。从旅行社衍生的职业有:领队、导游、票务员、签证专员、计调员(旅游操作)等。经营旅行社是必须要持有当局发出的有效牌照，并且必须是某指定旅行社商会的会员才能经营旅行团，进行带团旅行。

旅行社在进行旅游信息宣传时，往往需要张贴该月或近期的旅游线路，从而供旅游者进行参考判定，但现有的展示架因展区有限，无法详尽的叙述旅游线路的优点，而若大篇幅的介绍旅游线路的优点时，则旅游者无法快速定位旅游线路简介，从而给不同需求的旅游者造成不同困惑。

发明内容

为了克服现有技术的上述缺陷，本发明的实施例提供一种旅行社专用旅游信息展示装置，本发明所要解决的技术问题是：如何保证展示信息的简洁有效性又保证部分旅游者对详尽信息的需求。

为实现上述目的，本发明提供如下技术方案：一种旅行社专用旅游信息展示装置，包括展示板、防护罩和脚架，所述防护罩和脚架均与展示板固定连接，所述展示板两侧均固定设有连接架，所述连接架靠近展示板一侧均匀可拆卸活动设有多个拓展展示件，所述展示板两侧均匀设有多个指向件，所述指向件的数量与拓展展示件的数量相等且一一对应；

所述展示板包括主体板，所述主体板中部开设有安装槽，所述安装槽内部固定设有透光板；

所述连接架包括主框架，所述主框架与主体板固定连接，所述主框架远离主体板一端均匀固定设有多个定位架，所述定位架中部开设有挂放槽；

所述拓展展示件包括收聚盒，所述收聚盒内部设有主体杆，所述主体杆两端均与收聚盒内壁之间转动连接，所述主体杆两端与收聚盒内壁之间设有转向扭簧，所述转向扭簧两端分别主体杆和收聚盒内壁固定连接，所述主体杆一侧设有手持杆，所述手持杆与主体杆之间设有拓展卷，所述拓展卷两端分别与手持杆和主体杆固定连接；

所述指向件包括连接杆，所述连接杆一端设有定位柱，所述连接杆另一端设有固定吸盘，所述固定吸盘与连接杆之间设有指示标，所述定位柱中部开设有转向槽，所述连接杆与定位柱连接处设有第一通孔，所述连接杆另一端固定设有固定柱，所述固定柱远离连接杆一端与固定吸盘固定连接，所述指示标与固定柱连接处开设有第二通孔。

在一个优选地实施方式中，所述安装槽纵向贯穿主体板，所述安装槽长宽均与透光板相等，且透光板厚度小于安装槽深度，所述透光板由钢化玻璃/透明亚克力板材料制成。

在一个优选地实施方式中，相连两个所述定位架设置为一组，定位架组数与拓展展示件数量相等且一一对应，所述挂放槽宽度大于手持杆外径。

在一个优选地实施方式中，所述手持杆长度大于收聚盒高度，且手持杆长度大于每组定位架的间距。

在一个优选地实施方式中，所述定位柱一端与主体板固定连接，所述第一通孔内径大于转向槽外径且小于定位柱外径，所述连接杆通过第一通孔与定位柱转动连接。

在一个优选地实施方式中，所述固定吸盘由橡胶材料制成，所述固定柱两端分别与固定吸盘和连接杆固定连接。

在一个优选地实施方式中，所述指示标设置为箭头状，所述第二通孔内径与固定柱外径相等，所述指示标通过第二通孔与固定柱转动连接。

在一个优选地实施方式中，所述拓展卷上复印有旅游点详情及该地的风土人情的详尽介绍信息。

本发明的技术效果和优点：

本发明通过拓展展示件与指向件的配合使用，旅行社工作人员将近期的旅游路线宣传海报张贴于透光板位置进行展示，通过第一通孔与定位柱之间的角度转动带动连接杆的角度转动，随后拨动指示标，使该连接杆角度下的指示标的指向保持水平，由指示标指向宣传海报上文字部分的待展开介绍的地点名称位置，连同连接杆形成一个指示引线的效果，旅游者在观看张贴的宣传海报时，拉动对应位置处的手持杆，经主体杆与收聚盒的转动带动拓展卷的全面展开，需要信息拓展的旅游者仅需根据拓展卷上内容即可对旅游地点进行详尽了解可以，保证展示信息的简洁有效性又可保证部分旅游者对详尽信息的需求。

附图说明

图1为本发明的整体结构示意图。

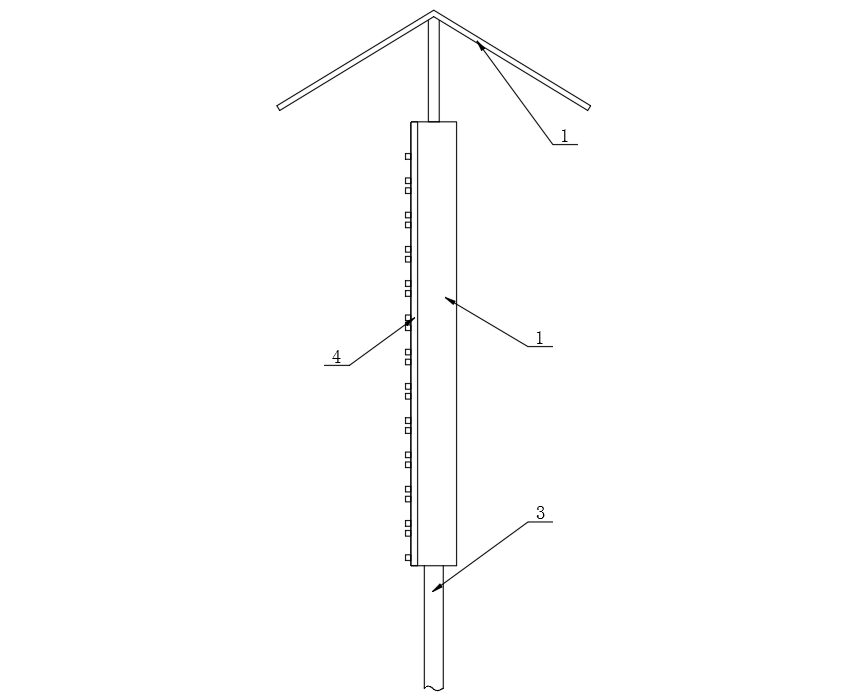

图2为本发明的侧视图。

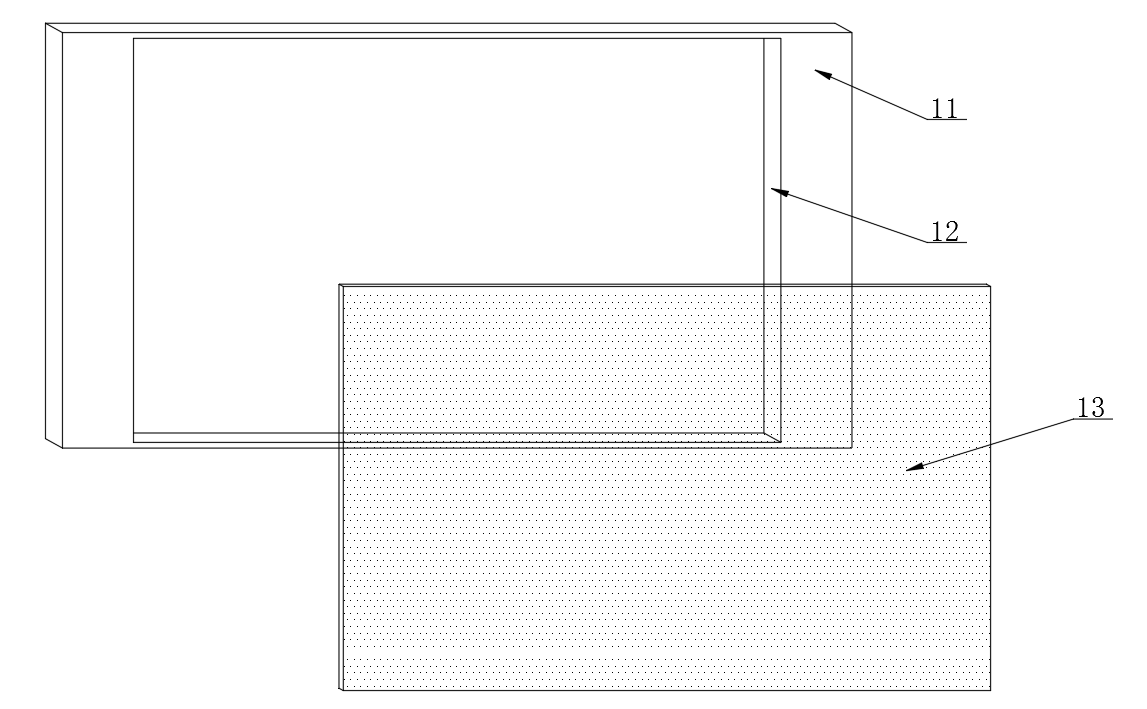

图3为本发明的展示板爆炸结构示意图。

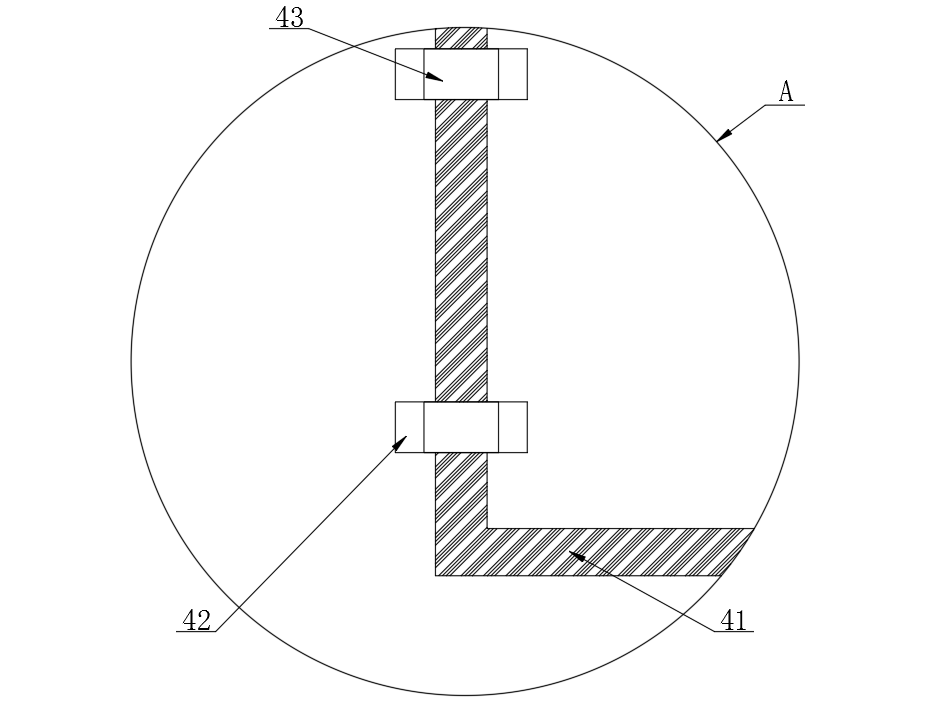

图4为本发明的图1中A部结构放大图。

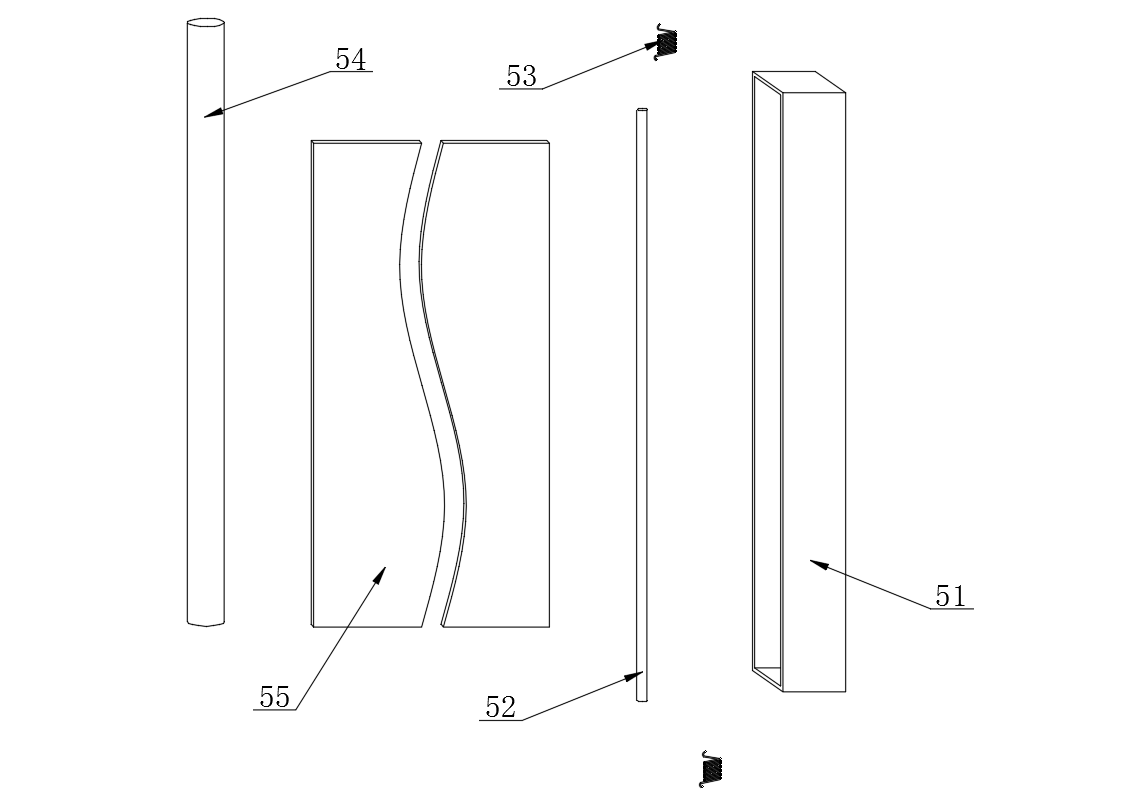

图5为本发明的拓展展示件爆炸结构示意图。

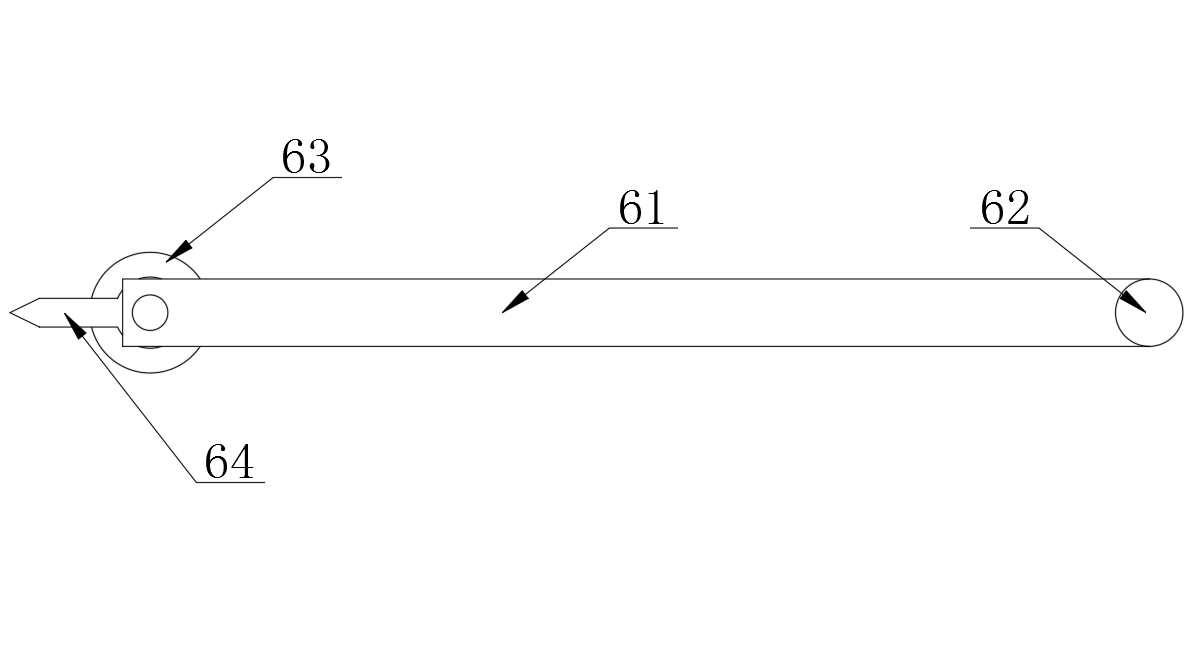

图6为本发明的指向件结构示意图。

图7为本发明的指向件爆炸结构示意图。

附图标记为：1展示板、11主体板、12安装槽、13透光板、2防护罩、3脚架、4连接架、41主框架、42定位架、43挂放槽、5拓展展示件、51收聚盒、52主体杆、53转向扭簧、54手持杆、55拓展卷、6指向件、61连接杆、62定位柱、63固定吸盘、64指示标、65转向槽、66第一通孔、67固定柱、68第二通孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了一种旅行社专用旅游信息展示装置，包括展示板1、防护罩2和脚架3，所述防护罩2和脚架3均与展示板1固定连接，所述展示板1两侧均固定设有连接架4，所述连接架4靠近展示板1一侧均匀可拆卸活动设有多个拓展展示件5，所述展示板1两侧均匀设有多个指向件6，所述指向件6的数量与拓展展示件5的数量相等且一一对应；

所述展示板1包括主体板11，所述主体板11中部开设有安装槽12，所述安装槽12内部固定设有透光板13；

所述连接架4包括主框架41，所述主框架41与主体板11固定连接，所述主框架41远离主体板11一端均匀固定设有多个定位架42，所述定位架42中部开设有挂放槽43；

所述拓展展示件5包括收聚盒51，所述收聚盒51内部设有主体杆52，所述主体杆52两端均与收聚盒51内壁之间转动连接，所述主体杆52两端与收聚盒51内壁之间设有转向扭簧53，所述转向扭簧53两端分别主体杆52和收聚盒51内壁固定连接，所述主体杆52一侧设有手持杆54，所述手持杆54与主体杆52之间设有拓展卷55，所述拓展卷55两端分别与手持杆54和主体杆52固定连接；

所述指向件6包括连接杆61，所述连接杆61一端设有定位柱62，所述连接杆61另一端设有固定吸盘63，所述固定吸盘63与连接杆61之间设有指示标64，所述定位柱62中部开设有转向槽65，所述连接杆61与定位柱62连接处设有第一通孔66，所述连接杆61另一端固定设有固定柱67，所述固定柱67远离连接杆61一端与固定吸盘63固定连接，所述指示标64与固定柱67连接处开设有第二通孔68。

相连两个所述定位架42设置为一组，定位架42组数与拓展展示件5数量相等且一一对应，所述挂放槽43宽度大于手持杆54外径，所述手持杆54长度大于收聚盒51高度，且手持杆54长度大于每组定位架42的间距，所述安装槽12纵向贯穿主体板11，所述安装槽12长宽均与透光板13相等，且透光板13厚度小于安装槽12深度，所述透光板13由钢化玻璃/透明亚克力板材料制成，所述定位柱62一端与主体板11固定连接，所述第一通孔66内径大于转向槽65外径且小于定位柱62外径，所述连接杆61通过第一通孔66与定位柱62转动连接，所述固定吸盘63由橡胶材料制成，所述固定柱67两端分别与固定吸盘63和连接杆61固定连接，所述指示标64设置为箭头状，所述第二通孔68内径与固定柱67外径相等，所述指示标64通过第二通孔68与固定柱67转动连接，所述拓展卷55上复印有旅游点详情及该地的风土人情的详尽介绍信息。

如图1-7所示的，实施方式具体为：旅行社工作人员将近期的旅游路线宣传海报张贴于透光板13位置进行展示，期间张贴海报对应处的重点旅游景点位置，可由工作人员将最接近位置处的指向件6的固定吸盘63与主体板11分离，随后转动连接杆61，通过第一通孔66与定位柱62之间的角度转动带动连接杆61的角度转动，随后拨动指示标64，经由第二通孔68与固定柱67间的角度转动，使该连接杆61角度下的指示标64的指向保持水平，随后经固定吸盘63与对应位置处的主体板11吸附固定，由指示标64指向宣传海报上文字部分的待展开介绍的地点名称位置，连同连接杆61形成一个指示引线的效果，再在该位置处的主框架41上安装拓展展示件5即可，其他指向件6的指示标64保持纵向垂直设置，避免引起指向错乱问题，旅游者在观看张贴的宣传海报时，仅需经指向件6的指示，拉动对应位置处的手持杆54，经主体杆52与收聚盒51的转动带动拓展卷55的全面展开，期间带动转向扭簧53舒展，并由挂放槽43作为手持杆54的挂放处，需要信息拓展的旅游者仅需根据拓展卷55上内容即可对旅游地点进行详尽了解可以，而仅需简要了解旅游行程的旅客，直接观看宣传海报即可，且在拓展卷55上内容观察后，仅需将手持杆54与挂放槽43分离，在转向扭簧53回弹力作用下，带动主体杆52转动将拓展卷55收回至收聚盒51内腔，每个旅行社仅需根据开展的旅游线定做对应的地点制作拓展展示件5即可，在根据该时间段推出的旅游路线包含的地点将对应的拓展展示件5进行安装即可。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本发明公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本发明同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
