云天渡
云天渡(Yuntiandu Glass Bridge),原称张家界大峡谷玻璃桥,位于中国湖南省省张家界市慈利县三官寺土家族乡境内,为张家界大峡谷风景区里的重要景点之一。
云天渡于2014年动工建设,于2015年12月3日完成全桥合龙,于2016年8月20日竣工运营。
云天渡全长536米、宽6米,为一座大型山谷悬索桥,因其创下多项玻璃桥的世界记录而闻名中外。
中文名云天渡外文名Yuntiandu Glass Bridge始建时间2014年投用时间2016年8月20日类型斜拉式悬索桥、玻璃桥、人行桥长度536米所属地区中国湖南省张家界市慈利县三官寺土家族乡管理机构张家界大峡谷旅游景区管理有限公司。
建设历程
2012年11月23日,设计师HaimDotan携以色列建筑安全分析师doronshalev实地考察张家界大峡谷玻璃桥项目,工程由中国建筑第六工程局有限公司桥梁公司施建;11月26日,桥梁项目可行性在武汉中国中铁大桥勘测设计院通过中外专家一致认证,专家组决议采用斜拉式方法建设该玻璃桥;12月1日,张家界有关部门回应,建设玻璃桥不会破坏大峡谷景观。
2014年11月14日,张家界大峡谷玻璃桥初步设计方案通过专家评审,桥梁主体建设开始进入实质性阶段。
2015年5月11日,张家界大峡谷玻璃桥进入玻璃承压破坏性试验、护栏抗拉试验、风洞试验等试验阶段;12月3日,张家界大峡谷玻璃桥钢箱梁完成合龙;12月20日,张家界大峡谷景区董事长陈志冬打扮成圣诞老人形象站在玻璃桥上,开展向全球征集桥名活动。
2016年5月6日,张家界大峡谷玻璃桥改名云天渡; 6月25日,云天渡桥面接受锤砸检验; 8月20日,云天渡正式对外开放、投入使用。
桥梁位置
云天渡位于中国湖南省省张家界市慈利县三官寺土家族乡大峡谷景区南部,主桥上跨张家界大峡谷,西南、东北两桥端分别连接栗树垭和吴王坡之间的山顶崖壁;西距张家界市区约50千米。
建筑设计
建筑结构

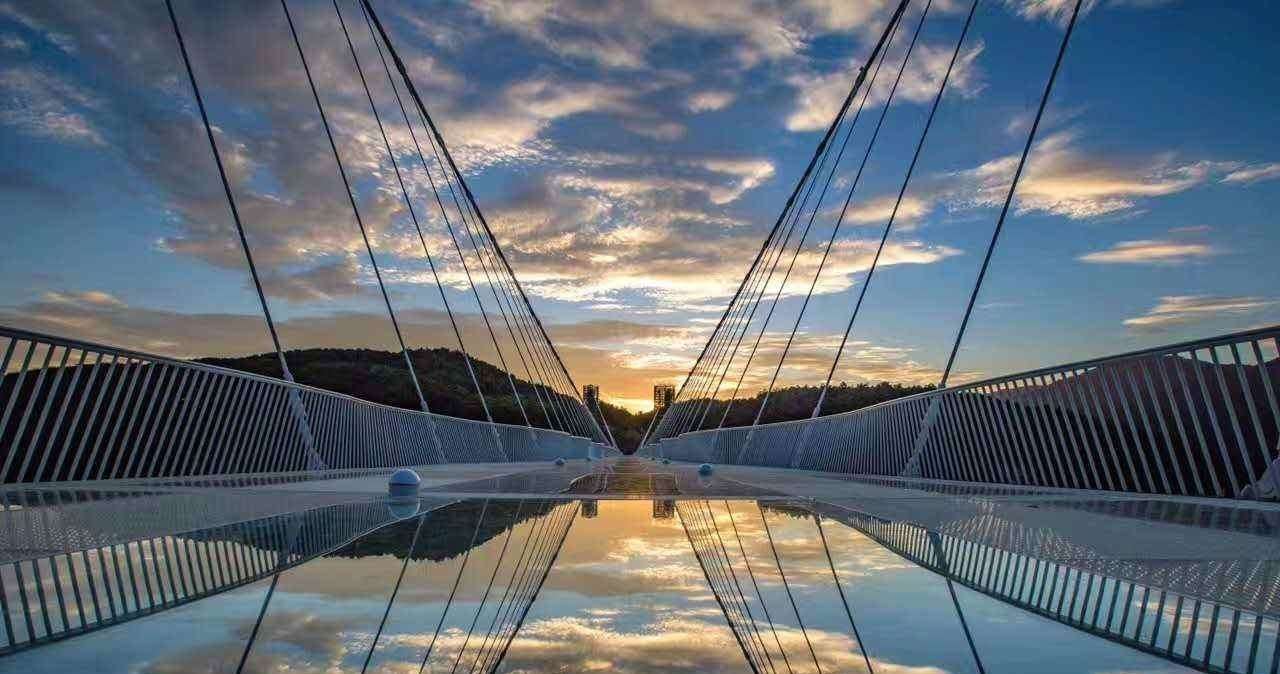

云天渡桥梁
● 外观
云天渡采用透明玻璃材料,整座桥梁与周边环境相互融合。全桥具有跨度大、桥面窄、重量轻和梁高低等特点,集人行道、游览、蹦极、溜索以及舞台等功能为一体,为全球首座空间索面大张开量悬索桥和以玻璃为主要受力结构的大型桥梁。其独特造型创新设计,体现以《老子》中“大音希声,大象无形”的哲学美学思想进行的文化理念和定位。
● 基础
针对喀斯特岩溶地貌区域特殊的地形地质条件,云天渡东侧锚碇采用重力式锚,基础为明挖扩大基础;西侧锚碇采用锚塞体截面线性变化隧道式锚。两端桥塔均为圆环形钢筋混凝土独柱结构,每根塔柱均采用挖孔灌注桩基础。桥墩采用柱式带盖梁框架墩结构,每个墩柱下方为挖孔灌注桩。
● 缆索
云天渡主缆由多根索股构成,每根索股由多条镀锌高强钢丝组成。桥鞍座采用间接传力结构形式,鞍体为全铸结构。桥梁长吊索索体采用高强平行钢丝,短吊索索体采用钢拉杆,吊索在安装位置与索夹相连接,两半索夹接主缆。因主缆采用空间索面,提高了桥跨结构侧向和抗扭转刚度。
● 加劲梁

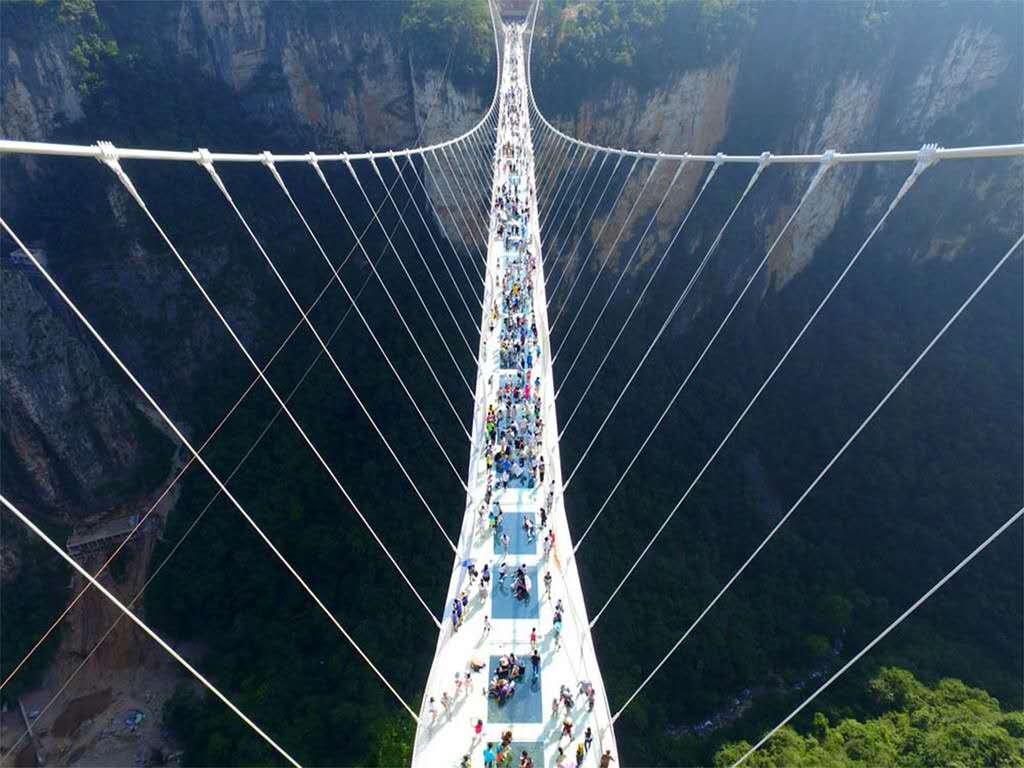

云天渡霞景
云天渡加劲梁采用倒梯形截面钢箱梁和纵、横结构,为单跨悬吊简支体系。加劲梁两端均设上、下游竖向拉压支座,以约束加劲梁的竖向位移,并通过上、下游竖向支座的联合作用约束加劲梁的扭转。加劲梁两端还设有侧向抗风支座和上下游纵向阻尼器,可分担部分纵向地震惯性力,并约束加劲梁在快速位移下的纵向位移。加劲梁纵梁钢箱中灌注混凝土以提高结构重力刚度,采用空间索面提高结构横向刚度,采取在加劲梁两侧设风嘴、底板设稳流板以及采用露空栏杆等措施综合解决桥梁结构的抗风问题。吊耳采用板式结构,底缘焊接在顶板上,通过顶板与纵梁外侧腹板相连。因缆索为空间结构,吊耳沿横桥向倾斜一定角度与成桥状态下的吊索角度匹配。
● 玻璃板
云天渡采用玻璃作为桥面板,在加劲梁主(边)纵梁和横梁所围成的露空区域,设置三层钢化玻璃,层间设置胶片;在主(边)纵梁和横梁上方铺设两层钢化防滑玻璃,层间也设有胶片。玻璃结构下方和侧面均设置经优化的弹性橡胶垫片,以保证玻璃结构在各种荷载作用下具有足够的间隙和变形协调能力,从而使其只承受局部荷载,不参与全桥结构的整体受力。每块钢化夹胶玻璃的四边中点处均设有防止上抛扣件,增强结构安全,胶片垫片外侧途覆硅酮耐候结构密封胶以提高其耐久性。
● 抗振动
为避免共振带来的安全隐患,云天渡采用不同形式的TMD、TLD遏制横竖向的振动,利用电涡流阻尼器遏制纵向振动;主梁顶面设置玻璃球,可扰乱行人脚步,同时作为TMD的质量块。
设计参数
云天渡全长536米,桥面距离谷底280余米;全桥共有4做索塔,最高40.65米,东西侧2个塔柱的横向中心距离分别为50米和45米。桥塔处主缆横向间距是桥梁跨中处的6倍,横向矢跨比为1:21,主梁高跨比为1:625。加劲梁总长375米,跨径373米,由西向东单向纵坡-1.5%;沿顺桥向分7种类型,共有37个节段,标准节段长10米、端节段长12.5米,高0.6米,最大重80.8吨;两端50米范围内为变宽段,桥面由6米呈线形规划变化至15米。主纵梁横桥向间距4.5米,变宽段上下游外侧各增设1道边纵梁;横梁标准间距与吊索顺桥向间距均为5米。

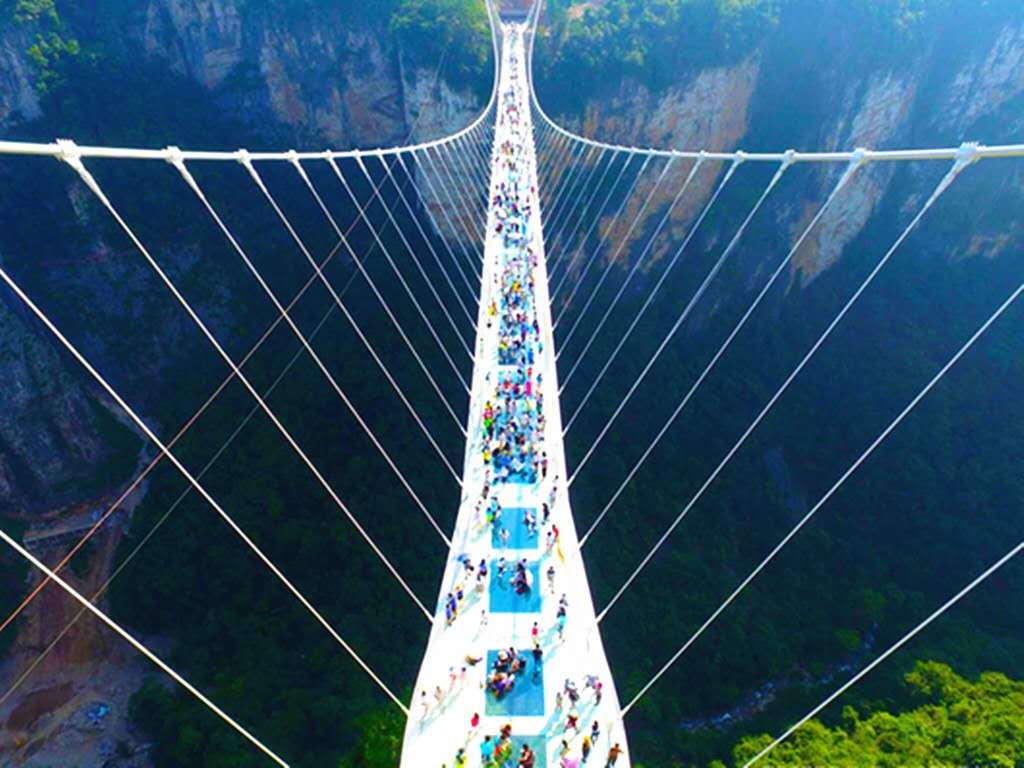

云天渡高空场景
桥梁悬索主跨430米,其中北侧主缆跨径布置为“55米+430米+51米”,南侧主缆跨径布置为“80米+430米+82米”,主缆横向间距由50米渐变至9.14米;共有148根吊索。 东西两侧桥塔中心至最近吊索的间距均为37.5米,吊索标准间距5米,单根吊索截面包含61根直径5毫米、抗拉强度1670兆帕钢丝。全桥共有两根主缆,每根主缆包含19根索股,每根索股包含91条5.1毫米直径钢丝,极限抗拉强度1670兆帕;最长索股重8.43吨。两端桥墩盖梁长15米、宽1.8米、高1.4米,圆柱墩身直径1.3米,3个墩柱间相距4米,东西侧墩高分别为2.7米和3.2米。
云天渡桥面共有99块玻璃,每块玻璃长4.42米、宽3.01米、厚5厘米、重1.5吨,设计荷载800人。
设备设施
云天渡配套设施包括游客中心、厕所、停车场、栈道、看台、供水供电系统、标识系统等;附属设施包括蹦极、溜索平台和扶手栏杆。蹦极与溜索平台通过刚性吊杆被悬挂于加劲梁下方,在桥跨中对称布置,均为桁式结构。桥面护栏的平面线形采用波浪形设计,每段栏杆内立柱的横向倾角各不相同,最大倾角接近20度。

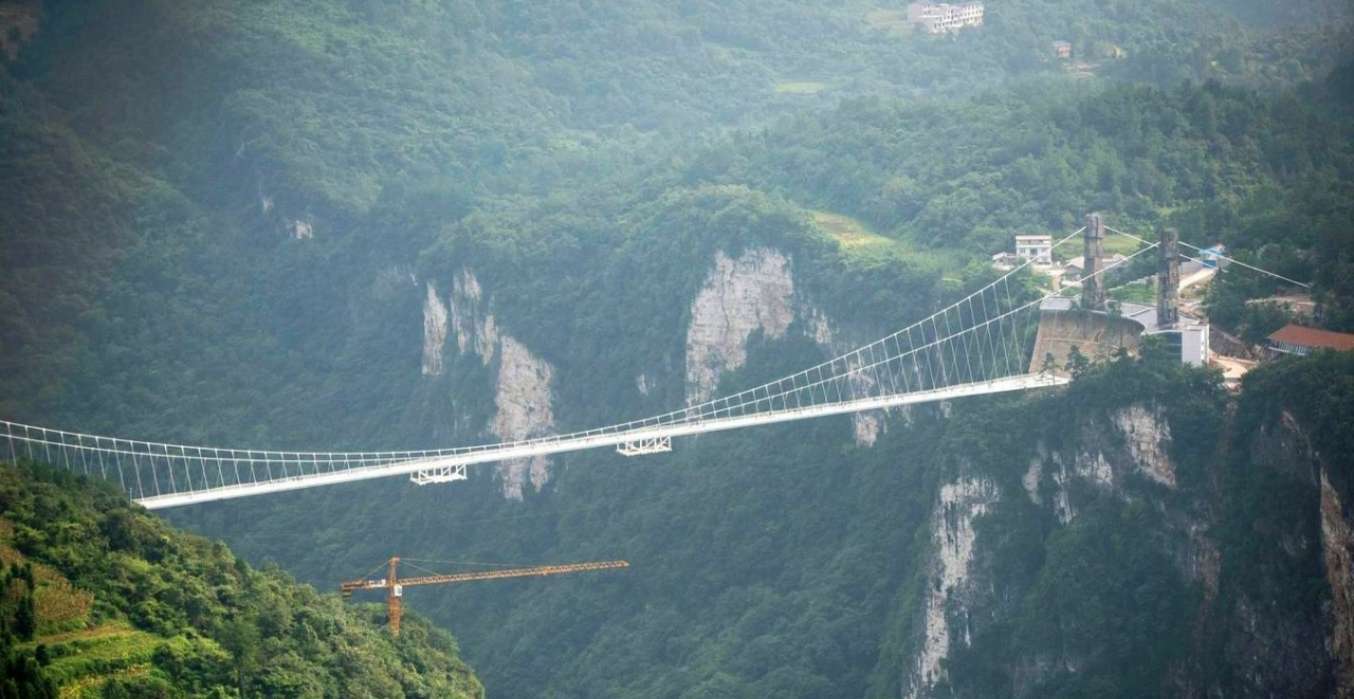

云天渡悬挂平台
运营情况
通行事项
云天渡每天限行8000人,遇大风暴等极端恶劣天气,玻璃桥有可能关闭。除钱包和带有手机套的手机外,其它任何物品不得带上桥;身体不适、穿高跟鞋游客不能上桥;桥上严禁追逐打闹。
游客流量
截至2018年6月13日,云天渡累计接待游客620万人次。
建设成果
技术难题
云天渡所处地形悬崖沟谷、岗峦起伏、陡峭险峻,场地属于原始岩溶地貌,地质条件复杂。因地处喀斯特地貌区域,建设者们在前期岩体第三次施工钻探中发现玻璃桥一端主塔下方80米深处有溶洞,会严重威胁桥梁安全;玻璃桥最终延伸60米,桥面拓宽2.8米,以增强桥的安全系数。版权所有山东聊城聊之旅国际旅行社有限公司,转载必究!桥梁设计和施建方面,克服建筑选材、玻璃工艺、抗风防滑、抗震减振、抗压抗冻等多项技术难题, 玻璃采用高强度航天复合材料, 具有大尺寸、高硬度、高厚度、耐磨、防冻、超纯净、防爆、高荷载、防霉、防温度剧降、脆性玻璃与柔性桥结合等诸多特性。
科研成果
2016年5月27日,云天渡工程获中国国家7项专利和3项工法,其中包括1项发明专利和6项实用新型专利。
荣誉表彰
2017年,云天渡获2016至2017年度中国国家优质工程奖。
2018年6月11日,在第35届国际桥梁大会上,云天渡工程获阿瑟·海登奖,CNN将其列入世界上11座最壮观的桥之一;10月11日,吉尼斯世界纪录年鉴2019年最新版本发布,云天渡以“世界最高人行桥”入选。
文化特色

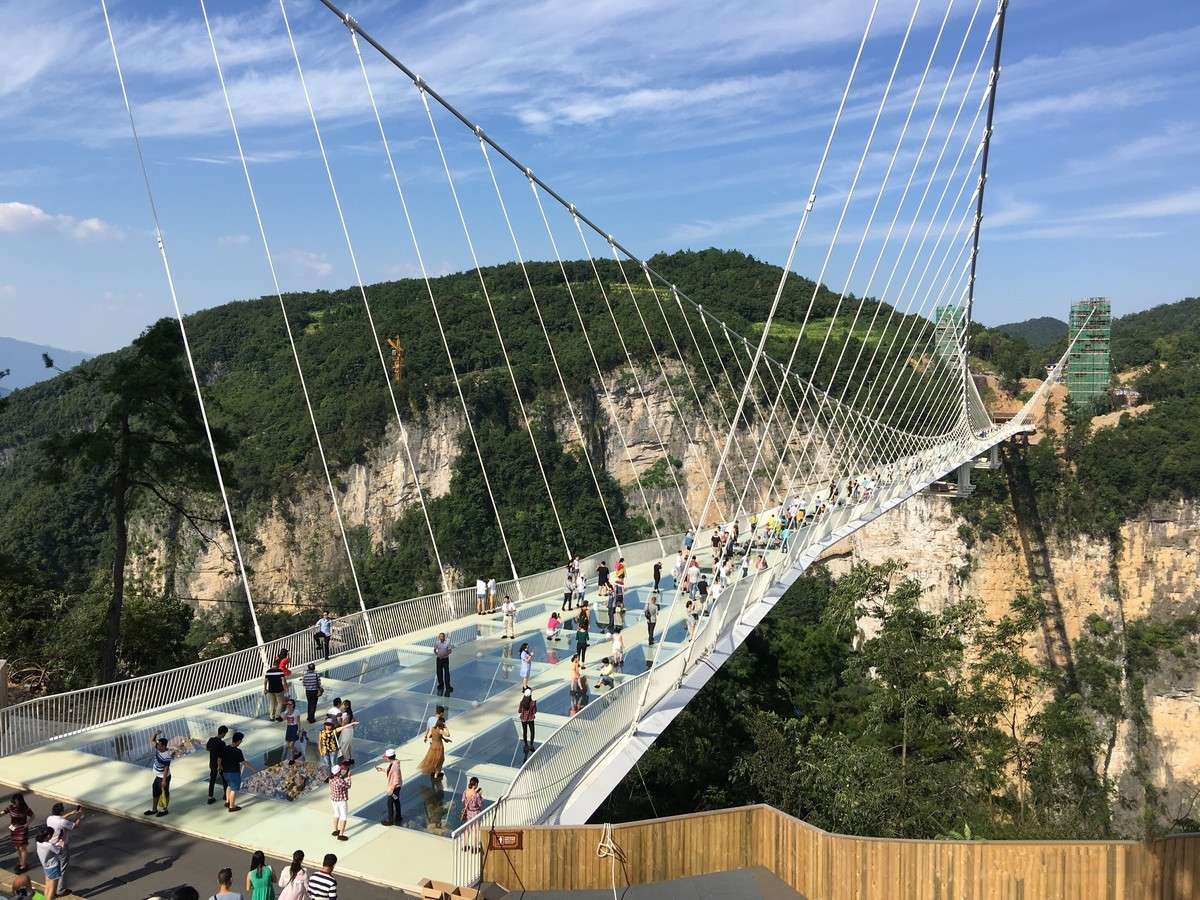

云天渡拉索
● 桥名
“云天渡”命名释义为天桥合一以渡天下之人。在云雾之间,大桥宛如千尺白绫在其中若隐若现,一踏上桥面便从山水之中突然超脱出山水之外。“渡”,既是将游客渡过峡谷,又是将同行之人的心渡得更加接近。
● 旅游
云天渡是张家界大峡谷的景观桥,除人行功能外,还兼具开展蹦极、秋千、滑索、T台、走钢丝等多用途。
价值意义

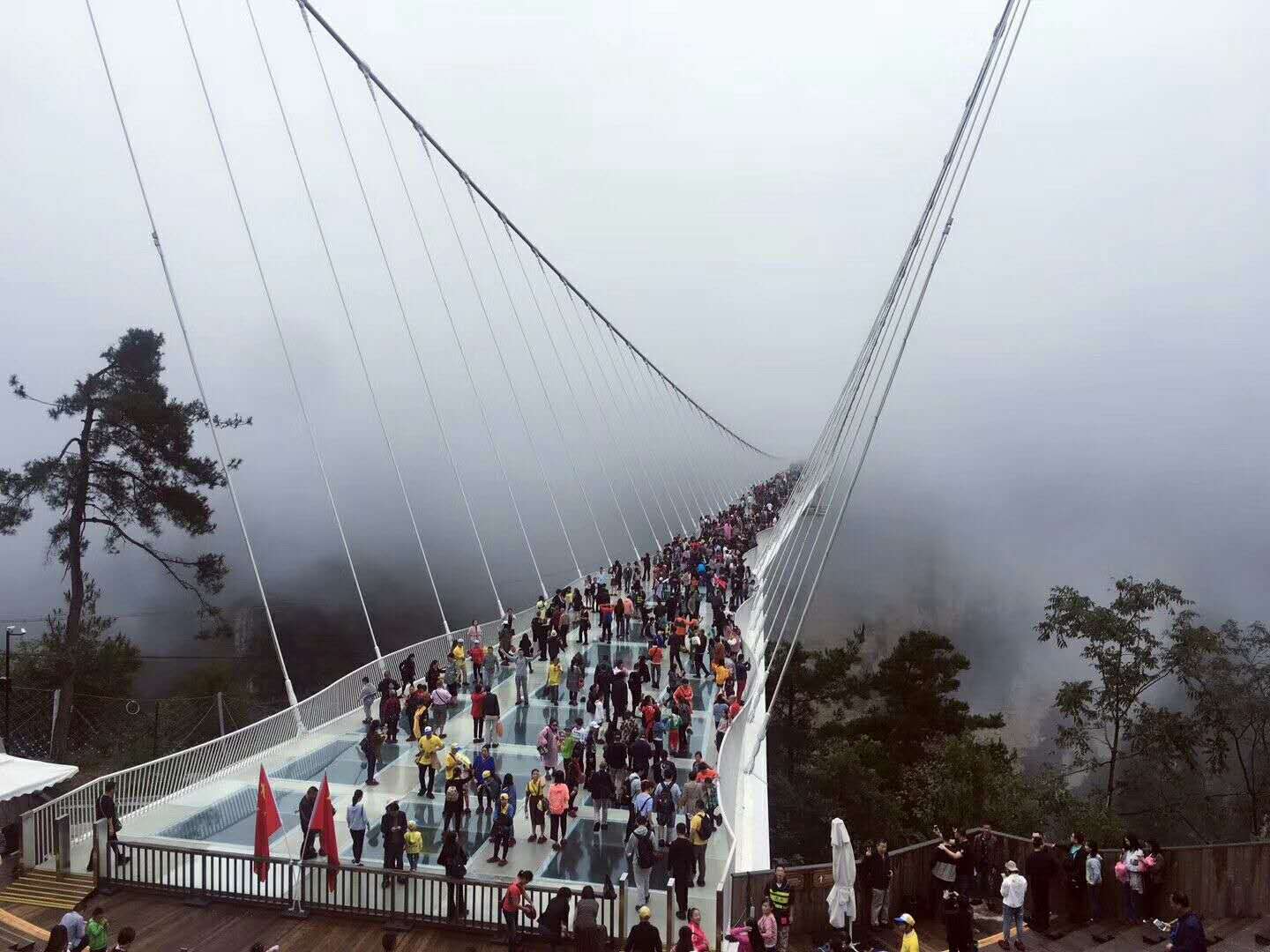

云天渡景点
云天渡试营业以来,已成为张家界旅游产业的支柱和新地标,带动中国国内玻璃旅游项目热潮。该玻璃桥的诞生,改变了景区规划建设千篇一律的抄袭习惯,很好地将中国历史优秀文化融入到旅游产品当中。云天渡将旅游与科技完美结合,带来了显著的社会经济效益。版权所有山东聊城聊之旅国际旅行社有限公司,转载必究!据不完全统计,从云天渡投入市场以来,接待游客620万人,上缴税收达2.2亿元。经济学家厉以宁考察云天渡时表示:“大峡谷玻璃桥项目是新时期张家界推出的旅游供给侧改革的新创意、好产品。”湖南省旅发委主任陈献春表示:“张家界大峡谷玻璃桥近年来井喷式的游客增长已经赶超核心景区武陵源和天门山,相当于重新再造了一个武陵源和天门山。”
把世界最长的玻璃桥(今云天渡)建在世界上山水最美的张家界是绝美的组合。
